ZYG600R電阻輸入信號隔離器
更新時間：2026年10月17日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG600R電阻輸入信號隔離器
產品概述
ZYG600R電阻輸入信號隔離器，專門接收電位器、滑線電阻等電阻類信號輸入，對信號做隔離與線性化處理，轉換為 4?20mA、0?10V 等標準直流信號，輸出送給 PLC、DCS 或各類顯示控制儀表。
產品采用獨立DC24V供電，輸入?輸出?電源三端電氣隔離；標準35mm DIN導軌卡扣式安裝，可插拔彈簧壓緊接線端子，接線拆裝便捷，廣泛應用于工業自動化現場電阻類傳感器信號采集、抗干擾隔離轉換場景。
主要特點
電氣隔離：輸入、輸出、電源相互隔離，隔離耐壓 1.5kV/1min，消除地環路干擾，抑制信號串擾與靜電噪聲。
高精度低溫漂：綜合精度 ±0.1%，溫度漂移0.01% F.S./℃，微弱電阻信號轉換穩定可靠。
適配多類電阻傳感器：支持二線制、三線制電阻 / 滑線電位器輸入，量程覆蓋 0?400Ω～0?2kΩ，特殊阻值可定制。
模塊化導軌安裝：35mm標準DIN導軌安裝，彈簧式可拔插端子，施工、檢修更換方便。
多通道規格可選：提供一入一出、一入二出、二入二出，可實現一路信號多路分配輸出。
寬溫工作：工作溫度?20℃～+60℃，適應控制柜高低溫工況。
選型說明
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信號類型 | R | 電阻信號 | ||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
輸入輸出信號
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||||
|---|---|---|---|---|---|---|---|
| 0～400Ω | 1 | 4~20mA | A | 1~5V | 1 | ||
| 0～300Ω | 2 | 0~20mA | B | 0~5V | 2 | ||
| 0～1KΩ | 3 | 0~10mA | C | 0~10V | 3 | ||
| 0～2KΩ | 4 | 用戶指定 | |||||
主要技術參數
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<25mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）
◆輸入
輸入電阻器類型：二線制或三線制電阻器
阻值范圍：0～2000Ω（特殊阻值電位器，用戶在訂貨時指定）
◆輸出
輸出電流：4～20mA；0～20mA；或指定電流量程
負載電阻：4~20mA輸出時，≤350Ω（出廠默認，可指定負載）
◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 0.4s
隔離能力：輸入-輸出-電源之間1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
接線示意

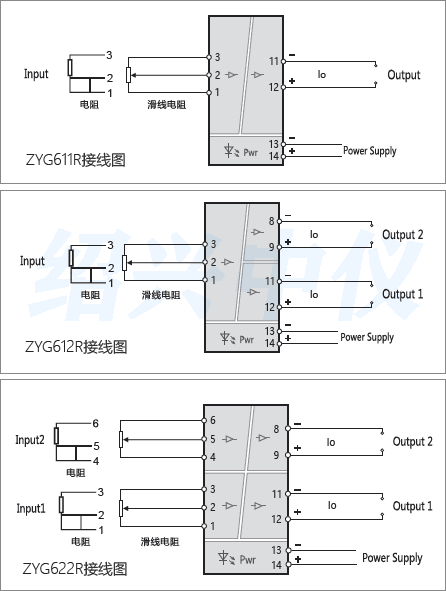

電阻輸入信號隔離器接線圖
端子接線：接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。
典型應用場景
滑線電阻、電位器位移信號采集隔離
機械設備角度、開度、位移電阻傳感器變送
DCS、PLC 系統電阻類信號隔離轉換
控制柜強干擾環境下模擬信號抗干擾處理
舊設備改造，電阻信號多路分配輸出
