4?20mA信號隔離器
更新時間:2026年10月17日,不同批次,產品外觀及包裝或許略有不同,出廠前均經過嚴格檢測。

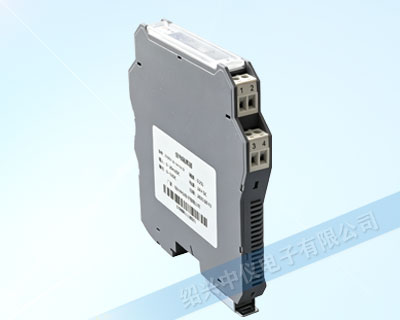

ZYG511A系列4?20mA信號隔離器,光電隔離
產品概述
ZYG511A 系列為智能可編程光電隔離器,接收工業現場電流、電壓模擬信號,經過光電隔離變送,輸出標準電流、電壓信號供給 PLC、DCS、數顯儀表等控制室設備。支持 PC 上位機軟件組態,可自由配置輸入量程、輸出量程、報警閾值等參數。
整機采用13mm超薄殼體,DIN35標準導軌安裝,實現輸入?輸出?電源三端電氣隔離,可給二線制變送器提供隔離配電,具備輸入信號超限報警指示功能,適合高密度機柜的自動化項目使用。
主要特點
1. PC 軟件可編程組態:搭配專用編程線連接電腦,靈活設置輸入類型、量程、輸出規格、上下限報警值,一臺適配多種信號工況。
2. 光電三端隔離:輸入、輸出、電源之間隔離耐壓2500V AC/1min,有效抑制地環路干擾,保護控制系統IO通道。
3. 變送器隔離配電:可為二線制現場變送器提供隔離供電,開路電壓≤26V,20mA負載時輸出電壓≥21V。
4. 超薄機身省空間:厚度僅13mm,適合密集控制柜,導軌卡扣式安裝。
5. 故障報警提示:信號超量程時紅色指示燈點亮,輸出對應報警信號,方便現場故障排查。
6. 高精度寬溫工作:精度±0.1%F.S 或±0.2% F.S(以產品本體標識為準);溫漂±0.01% F.S/℃;?20℃~+60℃工業寬溫。
7. 電磁兼容達標:符合GB/T 18268.1(IEC61326?1)工業電磁兼容標準。
8. 通道規格可選:支持一入一出、一入二出兩種通道模式。
主要技術參數
◇輸入端
電流信號:量程范圍:0~20mA,絕對誤差:±0.016mA
電壓信號:量程范圍:0~10V,絕對誤差:±0.01V
注:測量精度=絕對誤差 ÷ 輸入量程范圍;隔離器精度取測量精度和輸出精度中的較大值。
◇輸出端
電流信號:量程范圍:0~20mA,絕對誤差:±0.016mA
電壓信號:量程范圍:0~10V,絕對誤差:±0.01V
注:輸出精度 = 絕對誤差 ÷ 輸出量程范圍,輸出負載電阻:RL≤350Ω(輸出為電流信號),RL≥10KΩ(輸出為電壓信號)
配電:開路電壓:≤26V,20mA時電壓:≥21V,最大配電電流:≤25mA(單路)
輸入阻抗:≥25Ω(電流輸入),≥1MΩ(電壓輸入)
◇報警指示
輸入低于量程下限,紅色指示燈常亮,輸出為下限報警對應的信號值;
輸入高于量程上限,紅色指示燈常亮,輸出為上限報警對應的信號值;
◇基本參數
通道數:一入一出、一入二出
電源:DC12~32V(優先選擇DC24V)
一入一出消耗電流:≤70mA(24V 供電,配電 20mA 輸入,輸出 20mA)
一入二出消耗電流:≤90mA(24V 供電,配電 20mA 輸入,輸出 20mA)
基本精度:±0.1%F.S或±0.2%F.S(20℃) 以實物標注為準。
溫度漂移:±0.01%F.S/℃(-20℃~+60℃)
響應時間:≤0.5S(0-90%) (阻尼系數為0時的典型值)
絕緣強度:2500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍:-20~+60℃(無凝露,無結冰)
電磁兼容性:符合GB/T 18268.1(IEC61326-1)
適用現場設備:電流、電壓信號
使用環境
-本設備防護等級為 IP20,4?20mA信號隔離器安裝時需注意環境條件(防水以及小的異物),適于在控制室或高密儀表機柜內安裝使用,周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響,使用環境中不得有對金屬、塑料件起嚴 重腐蝕作用的有害物質。應不含有易燃、易爆的物質。
-本設備適用于 IEC/EN 60664-1 所確定的2級污染等級,Ⅲ類過電壓等級環境。如需在更高的污染等級區 域使用,需對本設備增加相應的保護。
-儲存溫度:-40℃~+80℃
-相對濕度:10%~90%RH(無凝露,無結冰)

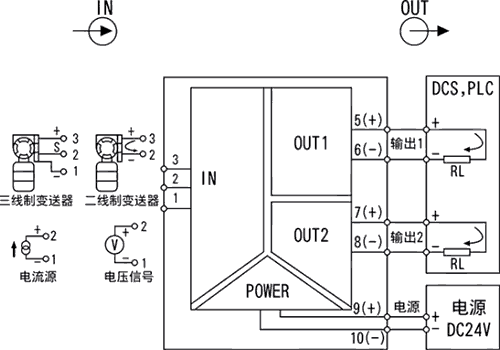

4?20mA信號隔離器接線圖
注:一入一出的產品僅包含輸入及輸出1部分

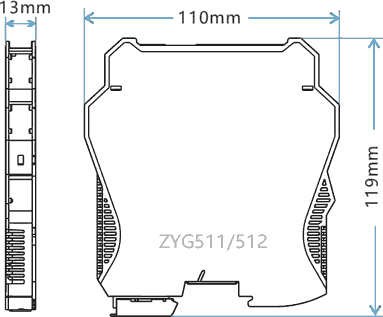

4?20mA信號隔離器安裝尺寸圖
安裝:
4?20mA信號隔離器采用 DIN35mm 導軌安裝方式。導軌應符合標準號為: GB/T19334-2003 的國家標準中 TH35-7.5型導軌的尺寸規范。該標準 等同于國際電工委員會IEC60715-1981 的國際標準。安裝必須穩定牢固。建議使用導軌堵頭防止儀表安裝在導軌上滑動和安裝不穩。
典型應用場景
壓力、流量、液位二線制變送器信號隔離變送
PLC、DCS 系統模擬量信號抗干擾隔離保護
項目信號量程多變,需要現場軟件組態修改參數
高密度儀表控制柜,對模塊厚度有要求的場景
化工、水處理、電力自動化測控回路
接線提示
1. 一入二出型號具備兩路相互隔離輸出;一入一出僅使用 OUT1 輸出回路。
2. 區分輸入端、輸出端、電源端子;二線制、三線制變送器接線請對照圖紙。
3. 如需 PC 組態,額外選配專用編程線。
