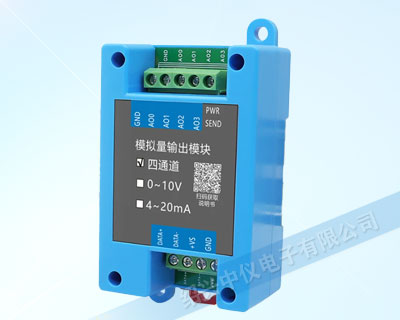

模擬量轉485采集模塊是一款將遠程現場的模擬量信號采集至計算機的設備，其利用RS-485總線作為數據通信線路，能夠同時將八路模擬量輸入至模塊，4~20mA信號轉為485通信，或者0~10V信號轉為485通訊的智能模塊，ZY-TD300X模擬量轉RS485模塊可實現單端單極性模擬量采集（支持的通道數及量程如下表所示），應用層采用標準MODBUS-RTU協議，適用于多種工業場合及自動化系統。方便與上位機通訊可實現快速組網構建監測系統。

型號說明

主要技術參數

輸入端

通道數：如上表所示

輸入量程：如上表所示

輸入方式：?jiǎn)味藛螛O性輸入

采樣頻率：≤8Hz (總的、支持50/60Hz工頻抑制)，（通道采樣率=總采樣率 / 使能通道數，8通道全使能時為1Hz）

精度等級：≤ 0.1%

輸入阻抗：電流：50Ω 、 電壓：1MΩ

注意：電壓量程開路時會測量到一定的電壓值

通信端

信號類型： RS-485數字信號

波特率： 1200、2400、4800、9600、19200、38400、57600、115200bps

校驗方式：無校驗、奇校驗或偶校驗

數據位： 8位　停止位：1位

通信協議: 標準MODBUS-RTU協議

通信距離：1200m(典型值)

基本參數

電 源: DC24V，電壓范圍: DC9~30V

消耗功率: <1.5W @DC24V

電磁兼容性: 符合 GB/T 182681 (IEC6132-1)

適用現場設備： 組態軟件、PLC、觸摸屏、電腦等支持MODBUS - RTU協議的設備

指示燈狀態

1、上電后指示燈常亮， 不亮則表明電源故障或接觸不良；

2、正常通訊時， 指示燈閃爍；

3、未通信時， 指示燈閃爍， 則表明模塊故障

默認出廠參數

設備地址：1

波特率：9600bps

校驗方式：無校驗

數據位：8位　停止位：1位

通道量程：C型、S型均設置為4~20mA量程，V型設置為0~10V，采集狀態均使能；

使用環境

(1) 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；

(2) 連續工作溫度：-40℃~+85℃；

(3) 相對濕度 ：10%~90%RH(不結露)；

接線端子說明

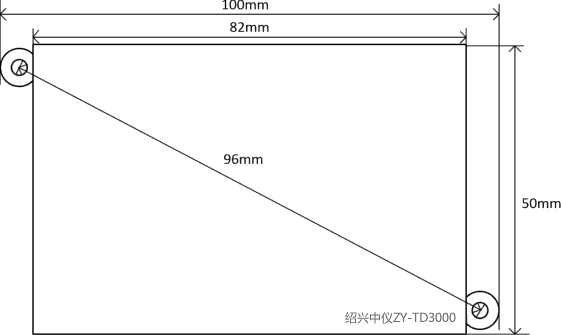

安裝說明

備注：高度32mm對角安裝孔直徑4mm

安裝：ZY-TD300X系列模擬量轉RS485采集模塊采用DIN35mm導軌安裝方式。導軌應符合標準號為:GB/T19334-2003的國家標準中TH35-7.5型導軌的安裝尺寸規范。該標準等同于國際電工委員會IEC60715-1981的國際標準安裝必須穩定牢固。
