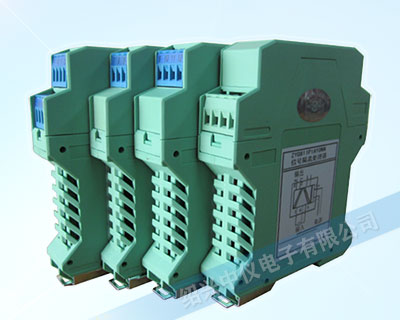

ZYG300信號隔離變送器
更新時間：2026年10月15日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG300信號隔離變送器
產品概述
ZYG300信號隔離變送器為DIN35導軌安裝型信號隔離儀表，實現輸入 - 輸出 - 電源三端全隔離，有效切斷接地環路，抑制工業現場電磁干擾，對熱電偶、熱電阻、標準電壓 / 電流模擬信號進行隔離轉換、變送與配電輸出。廣泛用于 PLC、DCS、傳感器之間模擬量信號隔離傳輸、信號轉換、配電保護。
產品特點
1. DIN35mm 標準導軌卡裝結構，安裝便捷，體積小巧，功耗低，支持控制柜高密度安裝
2. 輸入、輸出、電源三者全隔離，徹底切斷地環路干擾
3. 內置軟件非線性修正，輸入輸出轉換線性度高
4. 軟件自穩零技術，降低溫漂與時漂帶來的測量誤差
5. 耐燃樹脂外殼，5mm 接線端子，端子螺絲鐵鍍鎳，螺絲允許扭矩＜0.8N?m
6. 通道獨立隔離，信號與電源地相互獨立
產品選型
信號隔離變送器選型圖表
選型舉例：ZYG312P-15-2I/2V-DC，說明：用戶選用了ZYG312信號隔離變送器帶配電(一進兩出)，輸入為一路4~20mA兩線制變送器信號，輸出為一路DC4～20mA和一路DC1~5V，DC24V供電，無PC編程器。
輸入量程
| 代碼 | 傳感器類型與測量范圍 | 代碼 | 傳感器類型與測量范圍 | 代碼 | 傳感器類型與測量范圍 |
|---|---|---|---|---|---|
| 00 | S型熱電偶0～1600℃ | 08 | PT100熱電阻-199～600℃ | 16 | DC 毫伏信號0～100mV |
| 01 | R型熱電偶0～1600℃ | 09 | Cu50熱電阻-50～150℃ | 17 | 電阻信號0～400Ω |
| 02 | B型熱電偶200～1800℃ | 10 | DC 0～5V 標準信號 | 18 | |
| 03 | K型熱電偶0～1300℃ | 11 | DC 1～5V 標準信號 | 19 | DC 0～5V 信號開方 |
| 04 | N型熱電偶0～1300℃ | 12 | DC 0～10V 標準信號 | 20 | DC 1～5V 信號開方 |
| 05 | E型熱電偶-200～+850℃ | 13 | DC 0～10mA 標準信號 | 21 | DC 0～10mA 信號開方 |
| 06 | J型熱電偶0～650℃ | 14 | DC 0～20mA 標準信號 | 22 | DC 4～10mA 信號開方 |
| 07 | T型熱電偶-200～400℃ | 15 | DC 4～20mA 標準信號 | 23 | 多種輸入(不含12 *) |
信號隔離變送器電阻輸入激勵：約250uA，電流輸入電阻：內置輸入電阻器250Ω，電壓輸入電阻器：≥400KΩ。
輸出參數
| 輸出電流時 | 輸出電壓時 | 現場供電時 | |||
|---|---|---|---|---|---|
| 輸出范圍： | 4～20mA | 輸出范圍： | 1～5V | 配電電壓： | DC22～26V |
| 負載電阻： | ≤250Ω | 負載電阻： | ≥250KΩ | 配電電流： | 短路保護，單路30mA,雙路60mA |
| 輸出范圍： | 0～10mA | 輸出范圍： | 0～10V | ||
| 負載電阻： | ≤500Ω | 負載電阻： | ≥500KΩ | ||
技術指標
| 精度 | ±0.2% /25℃時 |
|---|---|
| 冷補誤差 | ±2℃ K E |
| 溫度系數 | ±0.015%/℃ |
| 響應時間 | ≤0.5s(0→90%) |
| 電源電壓變動的影響 | ≤0.1%/允許電壓范圍 |
| 絕緣電阻 | 輸入-輸出-電源之間：100MΩ以上/DC500V |
| 隔離強度 | 輸入-輸出-電源-接地之間：1500V AC/1min |
| 負載電阻變化的影響 | ±0.1%/250Ω |
| 上電穩定時間 | ≤3s |
| 供電電源范圍 | 1~4W 85~265V.AC 或 22~28V.DC |
| 使用溫度范圍 | 0~50℃ |
| 使用濕度范圍 | 0~90%RH(無冷凝) |
| 安裝方式 | DIN35mm 導軌安裝 |
| 外形尺寸 | 22.5x114.5x100mm(寬*高*深) |
| 產品重量 | 約200g |
使用說明
接線方式

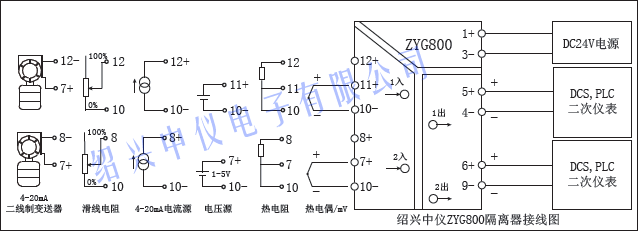

信號隔離變送器接線圖

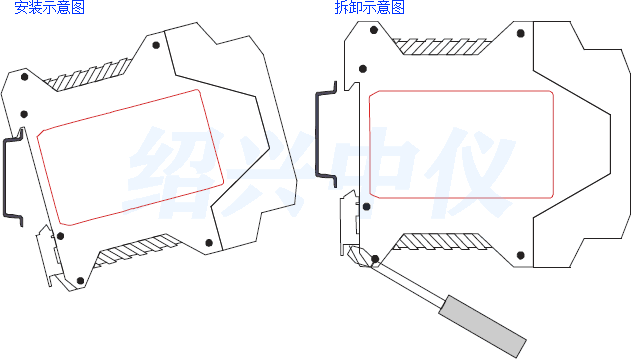

信號隔離變送器安裝方式圖
產品作用
工業現場變頻器、電機、雷電等會產生電磁干擾，不同儀表接地點電勢差形成接地環路，造成信號漂移、采集失真、控制系統誤動作。 干擾形成三要素：干擾源、敏感設備、耦合路徑。工業現場干擾源與敏感儀表通常無法移除，紹興中儀ZYG300信號隔離變送器通過切斷耦合路徑，隔離信號回路，從根源解決地環路干擾，保障自動化系統穩定可靠運行。
