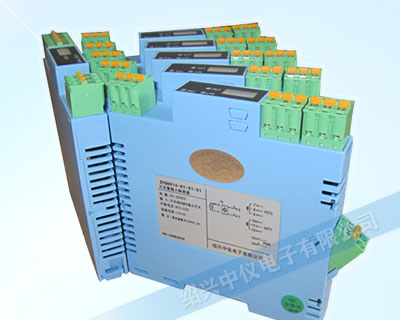

信號隔離配電器是連接工業現場儀表與控制室之間的電氣關聯設備。它通過輸入-輸出-電源之間的可靠隔離，解決工業自動化控制系統的干擾問題，使系統的穩定和可靠運行。該系列產品采用PCB變壓器隔離技術，結合高效的數字電路，在提高產品隔離強度的基礎上，進一步提升了檢測和控制回路的抗干擾性。ZYG600信號隔離配電器參數同時將電流、電壓、電阻、電偶、頻率等信號進行轉換和分配，更大程度上滿足工業自動化 控制系統的要求。

產品特點

-信號隔離配電器采用新型PCB變壓器隔離技術

-溫度類產品通過USB端口全智能設定

-熱電偶，熱電阻傳感器熔斷報警

-AI，RTD輸入支持2、3、4線制接法

-低溫漂，自動零點校準

-通過USB適配器直接編程，無需外部電源

-配電限流保護

-電流輸入過流保護

-通過USB端口可以讀取輸入參數

-輸入-輸出-電源端子之間耐壓：1500VAC

-工作中允許大氣壓力：80~106KPa

-檢驗及校準環境溫度：25±2 ℃

-儀表發熱量小，可密集安裝

-快速接線，無需螺絲緊固，端子可帶電插拔

通用技術參數

-工作電源：20~30VDC

-常規額定工作電源：24VDC

-負載能力：≤350Ω（出廠默認，可指定負載）

-信號隔離配電器功耗：1.0W

-傳輸精度：0.1級

-溫度漂移：0.01%FS/1℃

-響應時間：<10ms

-輸出允許負載：4~20mA時，0~350Ω（出廠默認，可指定負載）

-隔離強度（輸入-輸出-電源）：1500V AC/1分鐘50Hz

-絕緣電阻（輸入-輸出-電源）：≥100MΩ

-工作環境溫度：-20℃~+60℃

-運輸儲存溫度：-40℃～+80℃

-工作中允許相對濕度：5~95%RH（無冷凝）

-工作中允許大氣壓力：80~106Kpa

-電磁兼容：符合89/336/EEC，IEC，EN61000相關抗電磁兼容指令

-防護等級：IP20

-機殼材質：阻燃ABS+PC

-安裝方式：35mm標準導軌卡式安裝。

-使用線纜：0.5~2.5mm 的多束或單股電纜

-外形尺寸：16×116×110（mm）

-整機重量：約95g~110g

使用說明

安裝方式

1、采用35mm標準DIN導軌卡式安裝信號隔離配電器

2、將信號隔離配電器卡裝在導軌上，根據實際需要可以采取垂直或水平安裝形式。

3、安裝時請注意卡位穩定、牢固、可以密集安裝。

接線方式

1、接線電纜采用截面為0.5~2.5mm 的單芯或者多芯電纜。

2、一字槽圓柱頭M3螺絲擰緊連接，螺絲扭距0.8Nm以下。

3、接線端子使用的是可插式的接線插頭端子。

電纜連接時可以直接在已安裝在導軌上的信號隔離配電器進行接線操作；也可以將接線插頭端子從儀表上拔出，接好電纜后再插入與之相對應的端子插座中。
