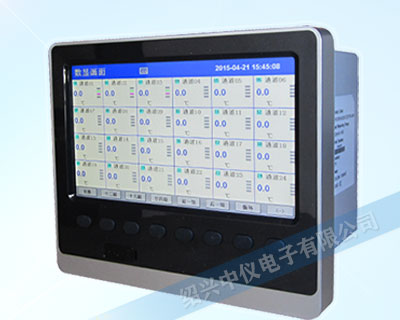

ZYW330R彩屏無紙記錄儀
更新時間：2026年03月07日，不同批次，外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYW330RG彩屏無紙記錄儀
ZYW330-RG系列彩色無紙記錄儀60路***輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）。可帶18路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝。
選型說明
| ZYW330RG | 彩屏無紙記錄儀選型參數 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZYW330RC | 藍屏無紙記錄儀（缺芯停產） | |||||||||||
| 外形尺寸 | 4 | 185×154×176mm(開孔138*138)，含彩屏無紙記錄儀本體、256Mb內存* | ||||||||||
| 輸入通道數量 | 01 | 1通道模擬輸入* | ||||||||||
| ... | n通道模擬輸入 | |||||||||||
| 60 | 60通道模擬輸入 | |||||||||||
| FB0n | n路頻率輸入(12V配電) | |||||||||||
| FB12 | 12路頻率輸入(12V配電) | |||||||||||
| FC0n | n路頻率輸入(24V配電) | |||||||||||
| FC12 | 12路頻率輸入(24V配電) | |||||||||||
| 繼電器報警輸出 | 00 | 無報警輸出* | ||||||||||
| ... | ... | |||||||||||
| 18 | 18個報警輸出 | |||||||||||
| 模擬變送輸出 | 00 | 無變送輸出* | ||||||||||
| ... | ... | |||||||||||
| 12 | 12個變送輸出 | |||||||||||
| 流量積算 | 0 | 無流量積算* | ||||||||||
| 1 | 帶流量積算 | |||||||||||
| PID調節 | 0 | 無PID調節功能* | ||||||||||
| 1 | 帶PID調節功能 | |||||||||||
| 通訊功能 | D1 | RS232 | ||||||||||
| D2 | RS485 | |||||||||||
| D3 | RS232C(打印端口) | |||||||||||
| 以太網通訊 | E | RJ45以太網通訊（只適用于局域網） | ||||||||||
| 配電輸出 | P24 | 帶一路DC24V配電輸出（zui大負載電流:250mA） | ||||||||||
| 數據轉存 | USB | USB接口* | ||||||||||
| SD | Mini SD卡接口* | |||||||||||
| 供電電源 | A | 85～265V，45～55Hz* | ||||||||||
| 附件 | 上位機管理軟件 | |||||||||||
| 繼電器端子板 | ||||||||||||
備注： ·頻率信號輸入≤12路；模擬信號輸入≤60路； ·變送輸出+報警輸出通道≤18路，選擇60通道輸入時，彩屏無紙記錄儀不能再同時選擇報警及模擬輸出選項。 | ||||||||||||
常用型號例舉：ZYW330RG-40808000USB-A（紹興中儀彩屏無紙記錄儀價格請咨詢公司0575-85118510/彩色無紙記錄儀：8路輸入、8路報警、USB接口、AC220V供電）。
技術說明
1、輸入信號：60通道隔離型多種信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
2、信號類型：
標準電壓信號：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
線性電阻信號：0～400Ω；
3、精度：±0.2％FS。
4、采樣周期：1秒。
5、存儲容量：內部Flash存儲器容量256Mb。
6、模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）、特殊定制。
7、報警輸出：≤18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
8、配電：變送器配電電源，額定電壓24VDC，電流≤250mA。
9、通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
10、供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；***大功耗：20VA。
11、工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。
彩屏無紙記錄儀使用說明
顯示畫面說明

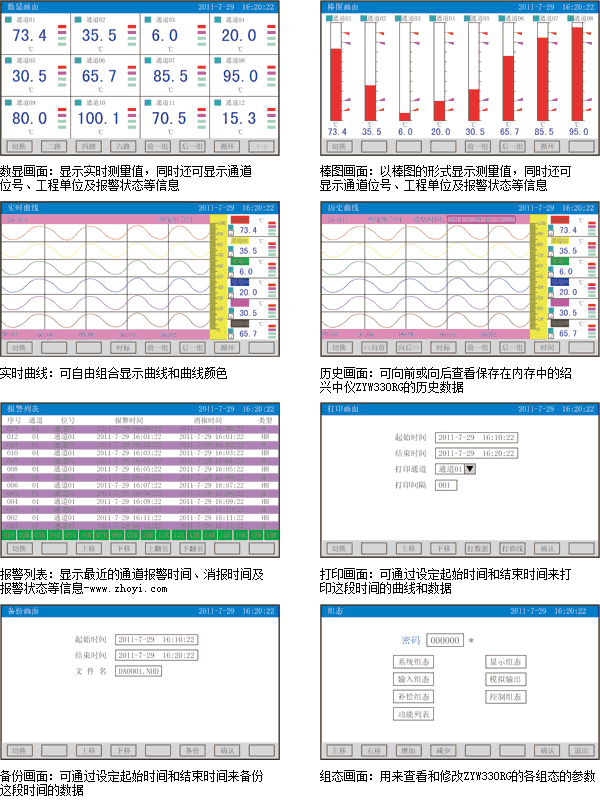

彩屏無紙記錄儀數顯功能說明圖
安裝注意事項

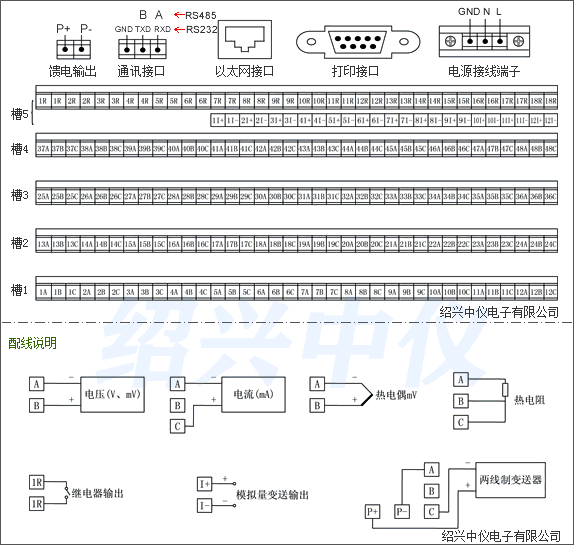

彩屏無紙記錄儀接線說明圖
彩屏無紙記錄儀外形尺寸安裝示意圖
彩屏無紙記錄儀怎么用
使用彩屏無紙記錄儀的步驟如下：
開機：按下電源鍵，等待設備啟動。
設置參數：根據需要設置錄音、錄像、屏幕、存儲、電池、接口等參數。
開始記錄：按下記錄鍵，開始記錄文字、圖像、聲音等信息。
停止記錄：按下停止鍵，停止記錄。
回放記錄：在設備上回放記錄的內容，或?qū)⒂涗浀男畔鬏數诫娔X或其他設備上進行回放。
存儲和管理：將記錄的信息存儲到內置存儲或外部存儲介質中，并進行管理和備份。
關機：按下電源鍵，等待設備關閉。
需要注意的是，在使用彩屏無紙記錄儀時，應該根據實際需要選擇合適的錄音、錄像、屏幕、存儲、電池、接口等參數，以便更好地記錄和管理信息。同時，也需要注意設備的使用環境和使用方法，以確保設備的正常工作和使用壽命。
