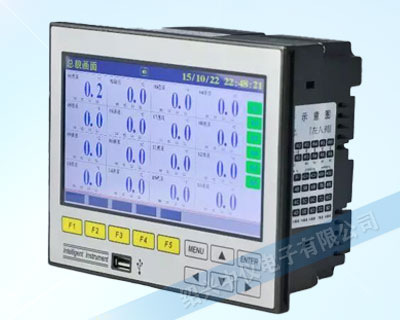

ZYW-R7100超薄寬屏彩色無紙記錄儀（最大16路）
ZYW-R7100系列超薄寬屏彩色無紙記錄儀1-16路多信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、開關量、脈沖等）。可帶6路繼電器報警輸出，6路饋電輸出，4個變送輸出，RS232/485通訊接口可選擇，藍牙功能，GPRS功能以太網接口，微型打印機接口和USB接口；饋電輸出可以給傳感器供電；R7100無紙記錄儀具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示，掉電列表顯示。精致的外觀設計、人性化操作界面、穩定的功能體現、可靠的硬件品質、精湛的制造工藝，使R7100具有更高的性能價格比。
技術指標
◇顯示
屏幕：7英寸真彩TFT LCD（800*480點陣）
精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.、（注：熱電偶應去掉冷端誤差）
◇處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
◇存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
◇輸入功能
輸入規格：全隔離輸入，最大支持16路模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV、0-10V
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res（0~400Ω）
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
其它輸入信號（如開關量輸入（DI）、脈沖量輸入（PI））或分度號（如 PT1000）需在訂貨時注明
◇輸出功能
配電輸出：最多支持 3 組變送器隔離配電+24VDC，每組配電≤60mA，支持其他規格隔離配電（如 12VDC、5VDC 配電輸出）
變送輸出：最多支持 4 路通道標準電流變送輸出，負載能力 750Ω（最大），方便顯示儀表或 DCS/PLC 的采集，實現信號的長距離傳輸
繼電器報警輸出：最多支持 6 路繼電器報警輸出，觸點容量1A@250VAC/1A@30VDC（最大觸點容量可定制），可組態上上限、上限、下限、下下限報警
◇通訊打印
通訊接口：提供 RS232C 和 RS485 兩種通訊接口供用戶選擇，支持同時使用 RS232C 和 RS485，支持同時使用 RS232C 和RS232C，支持 Modbus RTU 協議，波特率（1200、4800、9600、19200、38400、57600）
打印接口：RS232C 直接連接微型打印機，波特率1200
◇記錄功能
記錄容量： 64/128/192/248MB（FLASH 容量可選擇）；
記錄間隔：1秒至12時，1s/2s/4s/8s/12s/24s/36s/60s/2 分/3分/4 分/5 分/10 分/30 分/60 分/2 時/4 時/8 時/12 時共 19 檔可選。
記錄時間：記錄時間的長短與 FLASH 存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
記錄天數=FLASH容量(MB)*1024*1024*記錄間隔(秒) ÷通道數÷16÷24÷3600。
注：記錄間隔可定制 0.1S，定制后通道需小于 8 通道。其他記錄間隔需定制。
◇數據轉存
數據備份和轉存：支持 USB 1.1 、2.0 優盤，支持 1G 到 32G的 U 盤進行數據轉存，兼容性強，可兼容市面上絕大多數的 U盤（推薦使用工業版優盤）
◇供電電源
供電電源：100~240VAC（額定電源電壓 220VAC），50/60Hz交流電源供電，支持 24VDC（18VDC-36VDC）直流電源供電，支持 12VDC（9VDC-18VDC）直流電源供電（直流供電需在訂貨時注明）
◇保護功能
斷電保護：內置存儲器保護參數和歷史數據，斷電后長久保存
時鐘保護：集成硬件時鐘，掉電后也能準確運行
◇誤差精度
熱電偶冷端補償誤差：±2℃
時鐘誤差：±2 秒/天
◇工作環境【禁止在易燃、腐蝕性環境下工作】
工作溫度：0～50℃（避免日光直曬）
相對濕度：0～85%R.H（無凝結）
海拔高度：<2000m（特殊規格除外）
◇運輸和貯存環境
運輸和貯存溫度：-20～60℃（避免日光直曬）
運輸和貯存濕度：5～95%R.H（無凝結）
◇儀表凈重
凈重：≤15Kg
注意：
◇技術指標為本系列R7100無紙記錄儀通用指標，功能配置請以實物為準。
◇技術指標若有與實物儀表不相一致時，請以實物為準。
選型代碼
| 儀表型號 | □ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | -□ | 說明（無功能時可省略代碼） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 儀表類型 | ZY-R7100 | 紹興中儀R7100系列超薄寬屏無紙記錄儀 | |||||||||||||
| 模擬量輸入 | A01 | 1路 | |||||||||||||
| ... | ... | ||||||||||||||
| A16 | 16路 | ||||||||||||||
| 開關量輸入 | * | D00 | 無開關量輸入 | ||||||||||||
| ... | ... | ||||||||||||||
| D16 | 16路開關量輸入 | ||||||||||||||
| 脈沖量輸入 | I0 | 無脈沖量輸入 | |||||||||||||
| I1 | 1路脈沖量輸入 | ||||||||||||||
| I2 | 2路脈沖量輸入 | ||||||||||||||
| 有線通訊 | 可組合 | C0 | 無通訊接口 | ||||||||||||
| C2 | RS232C | ||||||||||||||
| C4 | RS485 | ||||||||||||||
| CP | 串行打印機接口 | ||||||||||||||
| CI | 以太網通訊 | ||||||||||||||
| C2/4 | RS232C與RS485可同時配置，不可同時使用 | ||||||||||||||
| C2/P | RS232C與串行打印可同時配置，不可問時使 | ||||||||||||||
| C2/4/P | RS232C、RS485、串口打印可同時配置，不可同時使用 | ||||||||||||||
| 無線通訊 | CB | 藍牙 | |||||||||||||
| CG | GPRS功能（#） | ||||||||||||||
| 繼電器輸出 | R0 | 無繼電器輸出 | |||||||||||||
| ... | ... | ||||||||||||||
| R6 | 6路繼電器輸出 | ||||||||||||||
| 饋電輸出 | PA0 | 無饋電輸出 | |||||||||||||
| PA2 | 2路饋電輸出（24V/30mA） | ||||||||||||||
| PA4 | 4路饋電輸出（24V/30mA） | ||||||||||||||
| PA6 | 6路饋電輸出（24V/30mA） | ||||||||||||||
| 存儲接口 | SU | USB接口 | |||||||||||||
| 存儲容量 | MA | 64M | |||||||||||||
| MB | 128M | ||||||||||||||
| MC | 192M | ||||||||||||||
| MD | 248M | ||||||||||||||
| 流量累積 | F0 | 無流量累積功能 | |||||||||||||
| F1 | 流量累積功能 | ||||||||||||||
| F2 | 流量累積功能帶溫壓補償 | ||||||||||||||
| 模擬量輸出 | L/LP0 | 無模擬量輸出 | |||||||||||||
| ... | ... | ||||||||||||||
| L/LP4 | 4路模擬量輸出 | ||||||||||||||
| 供電方式 | VAC | 220VAC | |||||||||||||
| VDC1 | 24VDC | ||||||||||||||
| VDC2 | 12VDC | ||||||||||||||
| 定制功能 | DZ | 定制功能 | |||||||||||||
備注： 1、“*”表示需要下定制單(任務單需附原定制編號)、“”表示此功能暫不開放 2、模擬量輸入+開關里輸入+脈沖里輸入+模擬里輸出≤16 3、脈沖量輸入+模擬量輸出路數≤4；脈沖輸入最大為2路 4、LP ：帶PID功能 | |||||||||||||||
安裝接線

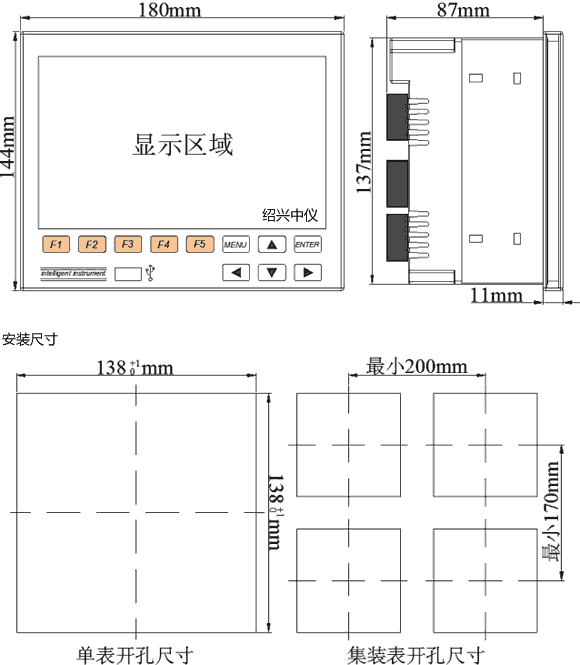

安裝方法：
步驟1：將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~4.0）mm。
步驟2：用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝兩個支架，儀表盤安裝支架所用螺絲是M3標準螺絲）。
步驟3：儀表表體安裝完畢后，即可進行信號線和電源線的連接。
注意：安裝本儀表時請不要左右傾斜，盡量水平安裝（可后傾<30）。

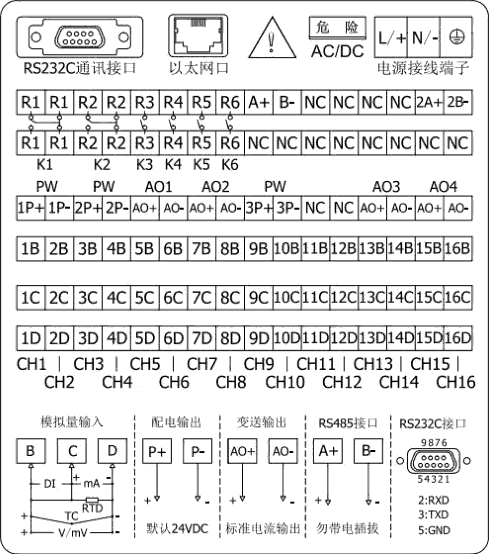

接線端子圖
功能應用

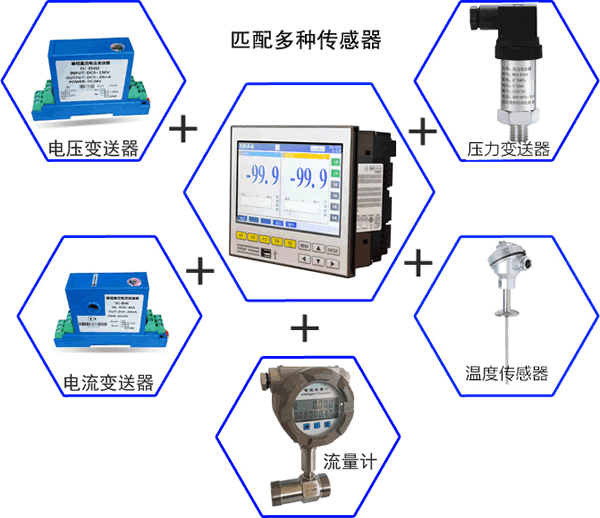

近年來，某些工業現場受安裝深度、數據采集路數和操作舒適度等各方面的約束，一般的傳統記錄儀已完全滿足不了其現場的需求，而給用儀單位現場應用帶來了相當大的不便，因此一款厚度短、集成度高、色彩豐富、操作舒適、功能齊全、可靠性高及性價比理想的產品具有很大的現實意義。紹興中儀自主研發的R7100超薄寬屏無紙記錄儀，旨在滿足用儀單位的理性需求、提升用儀單位的感性體驗，主要應用于石油石化、化學化工、造紙塑膠、紡織印染、冶金建材、科教、生物醫療、市政環保、能源計量、食品糧油、煙酒飲料、設備制造、設備成套及農林畜牧漁等各行業。
