SBW215 RS485輸出溫度變送器
更新時間：2026年10月11日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
SBW215-RS485輸出溫度變送器
SBW215-RS485輸出溫度變送器（圓卡），用于熱電阻(RTD)、熱電偶(TC)信號輸入，通過RS485（MODBUS RTU協議）組態，安裝于傳感器接線盒內部(Form B)。
技術參數
| 輸入 | |
|---|---|
| 輸入信號 | 熱電阻(RTD)、熱電偶(TC) |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 輸出 | |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps |
| 電源 | |
| 供電電壓 | DC12～32V |
| 其它參數 | |
| 溫度漂移 | 0.0075%FS/℃ |
| 響應時間 | 1s達到***終值的90% |
| 使用環境溫度 | -40～80℃ |
| 儲藏溫度 | -40～100℃ |
| 絕緣強度(輸入、輸出之間) | 1500Vrms（1min，無火花） |
| 絕緣電阻(輸入、輸出之間) | ≥100MΩ（500VDC時） |
| 抗震性 | 4g/2～150Hz |
| 安裝角度 | 不限 |
| 安裝區域 | B型頂部盒式安裝 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | ***小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
接線說明
1、二線制熱電阻輸入時，必須將端子1和端子2短接。
2、三線制熱電阻輸入時：三根導線的阻值應盡量相同，每根 導線的電阻不能超過10Ω。
3、熱電偶輸入時，應將補償導線直接接至儀表的輸入接線端子上，中間不可連接其它材質的導線，否則將造成測量誤差。

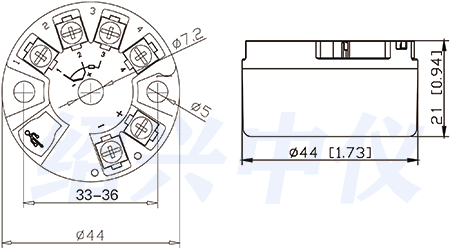

圖：RS485輸出溫度變送器接線方法
注：RTD(鉑電阻)輸入，三根導線的電阻值必須相等；每根導線的電阻不能超過10歐。
以上就是RS485輸出溫度變送器怎么接線的方法說明

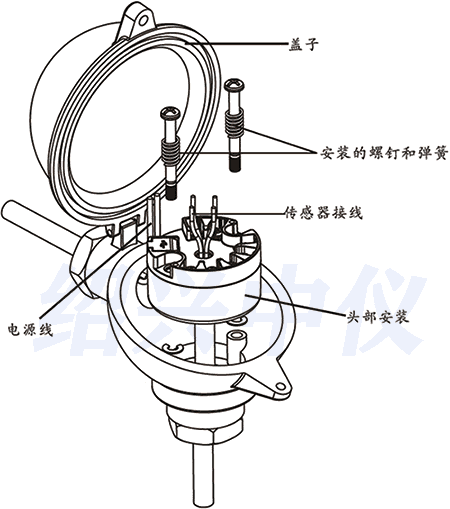

圖：RS485溫度變送器安裝示意圖
