SBW215 HART智能溫度變送器
更新時間：2026年10月11日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
SBW215-HART智能溫度變送器

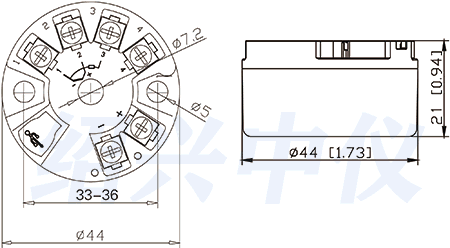

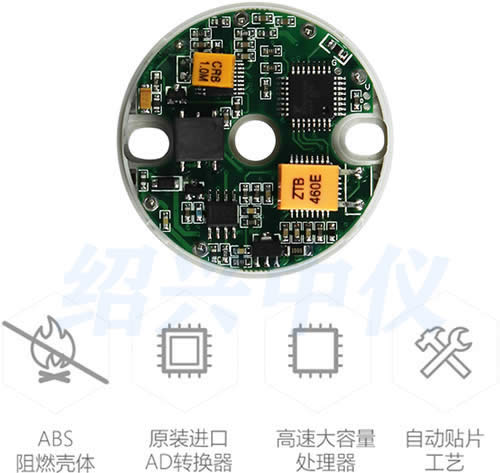

SBW215智能溫度變送器（HART）用于熱電阻(RTD)信號輸入，二線制4～20mA模擬輸出，安裝于傳感器內部(Form B)。
特性：輸入輸出隔離帶HART通訊、可通過HART貓或智能手操器，修改輸入信號類型及量程，精度高、穩定性好，適用各類熱電阻溫度傳感器。
特點：熱電阻輸入、熱電偶輸入、內置冷端補償、兩線制4~20mA輸出、DC24V供電、電氣隔離1500VAC。
技術參數
| 輸入 | |
|---|---|
| 輸入信號 | 熱電阻、熱電偶 |
| 冷端補償溫度范圍 | -20～60℃ |
| 補償精度 | ±1℃ |
| 輸出 | |
| 輸出信號 | 4~20mA(疊加HART協議） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出報警輸出電流 | IH=21mA、IL=3.8mA |
| 電源 | |
| 供電電壓 | DC12~32V |
| 其它參數 | |
| 溫度漂移 | 0.0075%FS/℃ |
| 響應時間 | 700ms達到穩定值的90% |
| 使用環境溫度 | -20～50℃ |
| 儲藏溫度 | -40～100℃ |
| 絕緣強度（輸入/輸出之間） | 1500Vrms（1min，無火花） |
| 絕緣電阻（輸入/輸出之間） | ≥100MΩ（500VDC時） |
| 抗震性 | 4g/2~150Hz |
| 安裝角度 | 不限 |
| 安裝區域 | B型頂部盒式安裝 |
| 電磁兼容性 | 符合要求 |
輸入類型與傳輸精度
| 型號 | 類型 | 測量范圍 | 最小測量范圍 | 轉換精度(取較大值) |
|---|---|---|---|---|
熱電阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
熱電偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
說明：
1、以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2、輸出精度“%”是相對于設定的量程范圍。
3、熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
接線說明
1、首先確定HART智能溫度變送器的輸入端和輸出端；
2、將熱電阻、熱電偶連接到溫度變送器的輸入端，注意正確接線；
3、兩線制溫度變送器的輸出信號4~20mA與DC24V供電電源為共用兩條線，如下圖正確接法。
4、HART智能溫度變送器安裝于熱電阻頂端的接線盒內，使用螺釘固定，與現場溫度傳感器融于一體。

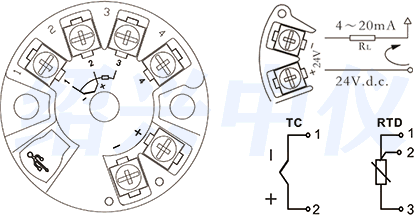

圖：隔離式熱電阻溫度變送器接線方法
注：RTD(鉑電阻)輸入，三根導線的電阻值必須相等；每根導線的電阻不能超過10歐。
以上就是HART智能溫度變送器怎么接線的方法說明

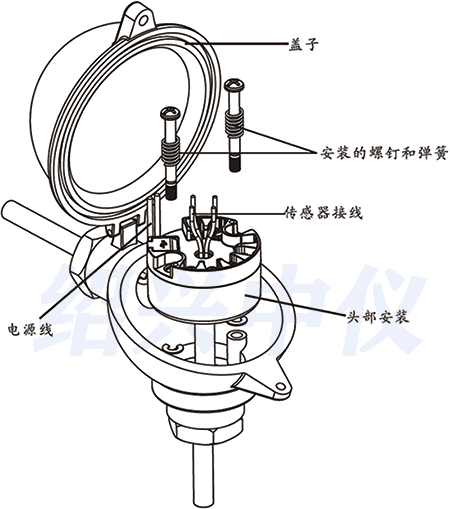

圖：HART智能溫度變送器安裝示意圖
