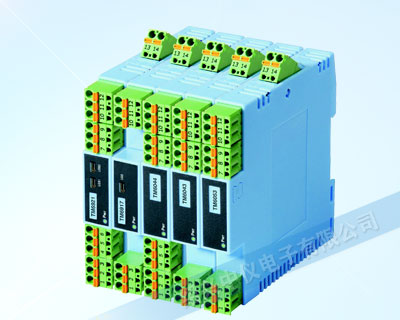

TM6917：一進一出，適用于Pt100/Cu50 等熱電阻輸入，可編程設定輸入類型和量程范圍，隔離輸出4~20mA或1~5V

TM6918：一進二出，適用于Pt100/Cu50 等熱電阻輸入，可編程設定輸入類型和量程范圍，隔離輸出4~20mA或1~5V

TM6921：二進二出，適用于Pt100/Cu50 等熱電阻輸入，可編程設定輸入類型和量程范圍，隔離輸出4~20mA或1~5V

概述

熱電阻溫度變送器 (智能型)適用于熱電阻信號輸入，轉換并隔離輸出直流電流或電壓信號至控制系統或其它儀表。

是智能型的溫度變送器，可通過PC編程設定輸入類型和量程范圍。

雙通道，兩路輸入,兩路輸出。該溫度變送器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

標準35mmDIN 導軌卡式安裝。可拔插的接線插頭端子，彈壓緊連接可以與單元組合儀表及DCS、PLC等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。

主要技術規格

輸入

輸入類型:Pt100、Cu50等各型熱電阻

溫度量程范圍:取決于所用傳感器類型(參見量程表)熱電阻傳感器連接形式: 2線制或3線制

允許導線電阻:每條導線在10Ω以下

輸出

輸出信號:4~20mA,1~5V,或其它指定信號

負載電阻:4~20mA輸出時，≤550Ω(出廠默認)；1~5V輸出時，2100KΩ

輸出紋波:<10mVp-p

供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

***大電流消耗:<30mA(1入1出)

綜合參數

標準精度:±0.1%(參見熱電阻類型、量程及測量誤差表)

溫度漂移:基本誤差/10°℃

響應時間:<10ms

隔離能力:輸入-輸出-電源之間 1.5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MQ/500VDC

工作環境溫度:-20~+60C

儲存環境溫度:-40~+80C

機殼材質/防護等級:PC(聚碳酸脂)材料/IP20

外形尺寸:16x116x110(mm)
