投入式水位變送器是一種用于測量液體或物料水位的傳感器裝置，它被廣泛應用于工業過程控制、環境監測、水處理以及其他領域。

產品簡介

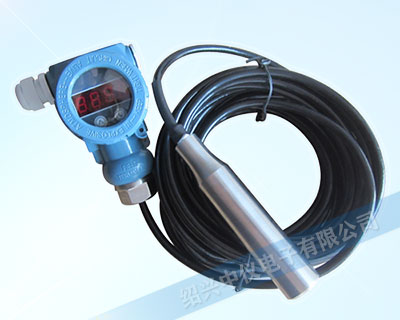

ZYK24（BP802）投入式液位變送器由紹興中儀研發生產，采用特制防水通氣電纜，感壓膜片背壓腔連通大氣，液位測量不受大氣壓波動影響，測量精度高、長期穩定性優異。產品密封與防腐性能出色，可直接投入水、油及腐蝕性液體中長期在線監測。

外殼與電纜可選聚四氟乙烯材質，適配各類強腐蝕介質。產品量程、線纜長度、膜片類型、顯示方式均可按需選型，廣泛用于水廠、污水處理、供水水池、礦井、水庫、河道、油池等液位測量場景。

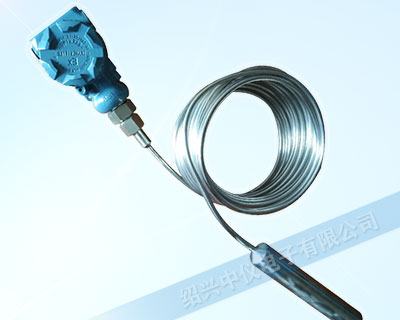

型號區分：ZYK24常規投入式；ZYK24K鎧裝式投入液位變送器

工作原理

ZYK24投入式液位變送器基于靜壓式液位測量原理，核心采用擴散硅壓阻敏感元件，將液體靜壓轉換為電信號，經過溫度補償、線性校正后輸出4~20mA標準電流信號。

液體某深度產生的靜壓力：P=ρgh，壓力大小與介質密度、液位高度、重力加速度成正比。變送器實際檢測物理量為壓力，液位高度由 PLC 或二次儀表結合介質密度換算得出，信號可遠傳至控制室，實現液位顯示、報警與自動控制。

分體式結構由集氣器、引壓管、表頭組成，液面高度差產生的靜壓通過引壓管內空氣傳導至傳感器，轉換為標準電信號輸出。

產品選型

選型例舉：ZYK24-I6O2A1X3，所選的投入式液位變送器說明：測量量程0~6米，輸出兩線制4~20mA，精度為0.25%，帶LED量程數顯方式。

選型注意事項

1. 務必提供液位測量高度；特殊介質需要注明介質密度。

2. 核對被測介質與探頭接觸材料兼容性，強腐蝕介質可定制。

3. 雷雨多發地區訂貨時注明 “防雷”，現場配套防雷保護，做好接地。

4. 導氣電纜：長度建議比實際液位高多留 10cm，導氣電纜不宜過長。遠距離到控制柜，建議改用普通優質信號電纜，導氣電纜僅做液位段引線，防止擠壓彎折堵塞導氣孔，造成測量故障。

技術參數

全封閉式電路，具有防潮、防結露、防滲漏功能。
量程：0～100米。
可選一體式和分體式。
精度：0.25%FS。
傳感器部分長約110mm, 直徑26mm。
輸出：DC4~20mA兩線制，可選1~5V，0~5V等。
過程連接：M20*1.5。
傳感器膜片：316L。
電源電壓：22~28VDC。
介質溫度：常溫，不適合介質70攝氏度以上的高溫。
電氣接口：M20×1.5。
防爆標志：本安型iaⅡCT5；隔爆型dⅡBT4。
過載壓力：額定量程的1.2倍。
長期穩定性：量程的±0.3％（1年）。
防護等級：IP65(壓力傳感器部分)。
工作溫度：-20～60℃。
溫度補償：-10～60℃。
存儲溫度：-40～80℃。
外殼材料：304不銹鋼。
專用防水透氣電纜，不宜過長用作數據傳輸。

安裝說明

安裝要點

1. 變送器垂直投入安裝，遠離進水口、出水口、攪拌裝置，避免水流沖擊探頭造成數據波動。

2. 水池 / 深井安裝方案：預埋 Φ45mm 鋼管，管壁開孔保證液體流通，探頭置于鋼管內，起到阻尼、防浪、防沖擊作用。液體流向反面開孔，削弱水流擾動。

3. 敞口靜態容器：探頭投入容器底部，使用尼龍帶或三腳支架固定接線盒與電纜。

4. 振動工況：鋼絲纏繞變送器做減震保護，防止電纜拉斷。

5. 可選底部阻尼裝置，過濾泥沙，消除波浪、動態壓力干擾。

抗干擾解決方案

液位數據波動大多來自水流直接沖擊探頭：

-物理遮擋，避免進水直接沖擊傳感器膜頭；

-進水口改造：淋浴式分散水流，或?qū)⒐芸谏下N，水流拋灑下落，把動能轉為勢能，減小沖擊壓力。

接線與調試

ZYK24投入式液位變送器為兩線制 4~20mA 輸出，嚴格按照產品接線圖接線；上電前確認供電 22~28VDC。

投入式液位變送器接線圖

運輸儲存：使用原包裝存放于陰涼干燥通風庫房；運行異常，立即斷電排查。

零點與滿量程調校

出廠已按銘牌量程校準，介質匹配情況下無需調試。如需重新標定：

1. 擰開保護蓋，外接 24VDC 電源 + 0.2% 級以上精度電流表；

2. 零液位狀態：調零點電阻，輸出 4mA；

3. 加滿至滿量程液位：調滿程電阻，輸出 20mA；

4. 零點、滿量程反復校準 2~3 次；

5. 分別校驗 25%、50%、75% 液位點，檢查測量誤差；

6. 非水介質標定：用水校驗時，按介質密度換算。例：介質密度 1.3，標定 1m 實際液位，需使用 1.3m 水位標定；

7. 調試完成擰緊保護蓋；建議每年校驗一次。

帶接線盒投入式液位變送器圖
