ZYK10精小型壓力變送器
更新時間：2026年10月12日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

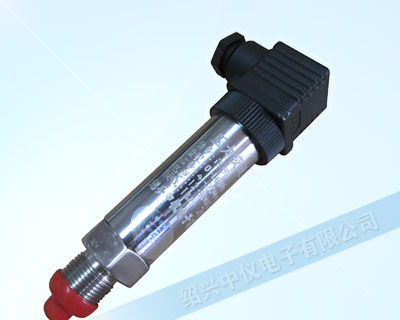

ZYK10小型壓力變送器
中儀電子ZYK10系列精小型壓力變送器的量程有：100Kpa~60Mpa內可選，輸出4-20mA，供電DC24V。
產品概述
ZYK10桿式壓力變送器（BP801）為赫斯曼接頭小型擴散硅壓力測量設備，專為工業自動化測控場景打造，兼顧可靠性能與成本優勢。產品采用擴散硅傳感元件，整體不銹鋼桿式結構，體積小巧、安裝便捷，綜合精度、長期穩定性與使用壽命優于陶瓷壓阻及應變式變送器，可實現氣體、液體介質壓力的連續采集與信號轉換，廣泛替代傳統壓力傳感器及壓力儀表，適配絕大多數工業壓力檢測與自動控制項目。
產品支持表壓、絕壓測量，可配置現場數顯表頭、高溫散熱組件、防腐處理等拓展配置；出廠全部經過嚴格校驗檢測，不同批次外觀包裝略有差異，不影響產品性能指標。
產品特點
?擴散硅傳感核心，響應速度快，壽命可達9000萬次以上，長期運行穩定可靠
?多信號輸出可選：4?20mA兩線制，0?5V、0?10V、1?5V三線制，適配各類采集控制系統
?豐富過程接口：M20*1.5、G1/2、1/2NPT、法蘭及特殊定制接口，兼容絕大多數工業管道
?可選現場顯示：指針、LCD、LED 數顯表頭，實現本地壓力直讀，便于現場調試巡檢
?可拓展高溫方案：選配散熱器、不銹鋼緩沖冷凝管，適配高溫介質工況；支持防腐、防粘稠介質定制
?防爆等級 ExibIICT6，防護等級IP65，適應復雜工業現場環境
?結構輕便易安裝，赫斯曼接頭接線簡單，抗過載能力強，維護簡便
技術規格
| 量程 | Kpa | -100～0、5、100、500、800、1000 | |
|---|---|---|---|
| Mpa | -0.1～0、1、10……120 | ||
| 壓力形式 | 表壓、絕壓 | ||
| 輸出信號 | 4-20mA兩線制或0-5V 、0-10V、1-5V三線制 | ||
| 精度 | 0.25%FS | 0.5%FS | |
| 非線性 | ＜0.25%FS | ＜0.5%FS | |
| 遲滯 | ＜0.25%FS | ＜0.5%FS | |
| 重復性 | ＜0.25%FS | ＜0.5%FS | |
| 零點漂移 | ＜0.1%FS | ＜0.2%FS | |
| 溫度漂移 | ＜0.01%FS | ＜0.02%FS | |
| 穩定性（年） | ＜0.2%FS | ＜0.25%FS | |
| 工作電壓 | 18-28V DC (標定：24V DC) | ||
| 工作溫度 | -10～65℃ | ||
| 過載能力 | 200% | ||
| 壽命 | 大于9000萬次（25℃） | ||
| 負載電阻 | ＜750Ω | ||
| 響應時間 | ＜1ms | ||
| 測量介質 | 與316L兼容的各種介質 | ||
| 膜片材料 | 316L/陶瓷膜片 | ||
| 殼體材料 | 1Cr18Ni9Ti | ||
| 接口 | M20*1.5或1/2NPT或1/4NPT或用戶自定 | ||
| 防爆等級 | ExibIICT6 | ||
| 防護等級 | IP65 | ||
選型說明
常規型號：ZYK100M10M0（0~2.5MPa）：標準型桿式壓力變送器，過程接頭M20*1.5，無現場顯示，帶DC4~20mA輸出。
| ZYK10 | 參數選型（BP801） | |||||
|---|---|---|---|---|---|---|
| 結構形式 | 00 | 標準型 | ||||
| 01 | 小巧型 | |||||
| 02 | E+H型 | |||||
| 連接形式 | M | M20*1.5 | ||||
| G | G1/2 | |||||
| N | 1/2NPT | |||||
| F | 法蘭 | |||||
| T | 特殊要求（需備注） | |||||
| 連接件材料 | 1 | 1Cr18Ni9Ti | ||||
| 2 | 316L | |||||
| 3 | 特殊材質 | |||||
| 介質要求 | 0 | 常規 | ||||
| 1 | 防腐型 | |||||
| 2 | 防稠型 | |||||
| 3 | 高溫型 | |||||
| 顯示方式 | M0 | 無顯示 | ||||
| M1 | 指針表頭 | |||||
| M2 | LCD表頭 | |||||
| M3 | LED表頭 | |||||
| 量程 | （） | 用戶要求 | ||||
訂貨須知：訂貨請提供完整型號，明確：結構形式、螺紋接口、材質、介質類型、是否帶顯示、量程、輸出信號；高溫、強腐蝕、粘稠介質請說明工況條件，便于匹配定制方案。產品配套使用說明書可在資料下載欄目獲取。
可選配置
1、現場數顯模塊
加裝 LCD/LED 數顯表頭，就地實時顯示壓力數值，無需外接儀表，方便現場調試巡檢。
在輸出接線端加裝顯示屏就可以現場顯示壓力數值，成為名副其實的現場數顯桿式壓力變送器，顯示模塊可選3位半LCD或LED。

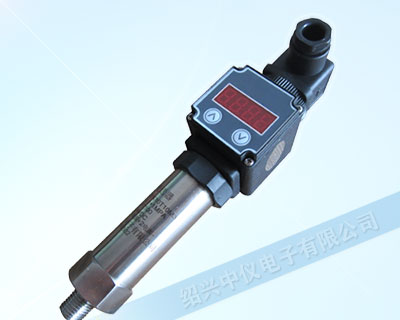

數顯桿式壓力變送器
2、高溫散熱組件

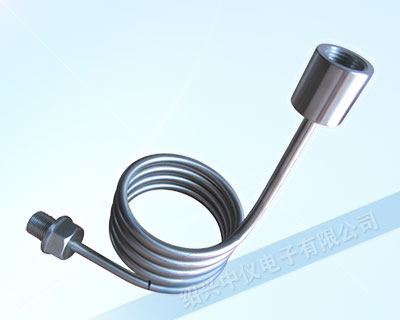

將桿式壓力變送器的壓力輸入傳感器部分加裝散熱器或散熱緩沖管可有效提高傳感器適用介質溫度，高溫型擴散硅壓力變送器，被測介質可以到達120℃甚至更高，壓力表彎管又叫壓力表緩沖管或冷凝管，是用來連接壓力變送器與測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，同時可降低被測介質的溫度，是對桿式壓力變送器進行保護的裝置。緩沖管位不銹鋼304無縫鋼管，展開總長1500mm（完全可以起到降溫的效果），配合高溫散熱片，可以降到400度，散熱管管道2頭，一頭為外螺紋，另一頭為內螺紋（也可按客戶需要訂制），在一些如化工行業大量應用。

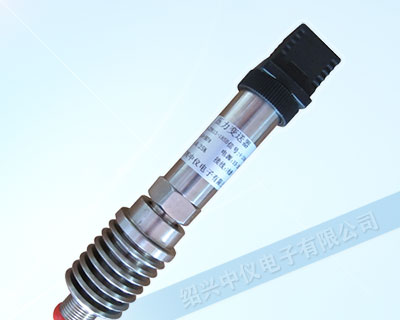

高溫桿式壓力變送器圖
應用領域
紹興中儀生產的BP801壓力變送器廣泛用于水利水電、石化、電力、船舶、機床管道、智能建筑、生產自控、水處理等行業，用于水、氣體、油品等介質的壓力測量與過程自動控制。
ZYK10（BP801）小型赫斯曼接頭桿式壓力變送器是為適應國內市場某些領域測控精度要求不高，但對成本控制較高而推出的。采用國內企業生產的擴散硅式傳感元件，主要測量水、空氣等壓力。其精度特別是長期穩定性及壽命高于陶瓷壓阻式及應變式的壓力變送器 ，應用廣泛、市場需求量大。主要在自動控制和檢測場合中，用于替代陶瓷壓阻、應變式壓力傳感器及壓力儀表等儀表。
接線方式
兩線制壓力傳感器接線圖
二線制壓力變送器即輸出4-20mA的信號線和DC24V電源疊加在一起，減少干擾，保證數據傳輸的穩定性，并且接線方便。
安裝方法

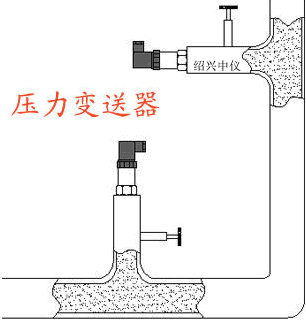

赫斯曼接頭桿式壓力變送器安裝方式圖
