技術指標

屏幕：5.6 英寸TFT真彩色圖形液晶顯示屏或藍色LCD、320*240點陣、LED背光；

精度：實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；追憶精度：±0.2% F.S.；（注：熱電偶應去掉冷端誤差。）

輸入規格：全隔離輸入，1～16通道信號輸入，通道間全隔離，隔離電壓大于1000V；

隔離阻抗：20MΩ @ 1000V；

記錄容量：64/128/192/248MB（FLASH容量可選擇）；

電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；

電流輸入：0-10mA、4-20mA（阻抗250Ω）；

熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；

熱電偶： S、B、K、T、E、J、F2；

其它輸入信號或分度號需在訂貨時說明；

隔離配電輸出： 變送器配電+24VDC，多16路隔離配電，配電≤30mA/路；

模擬量變送輸出：4-20mA；負載能力750Ω（）；

繼電器報警輸出：12路繼電器觸點輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警；

補償方式：一般氣體－－溫度、壓力補償測量體積流量；過熱蒸汽－－溫度、壓力補償，查表得到工礦密度代入公式計算，求得質量流量；

飽和蒸汽－－只進行壓力補償，查表得到工礦密度代入公式計算，求得質量流量；

天然氣－－溫度、壓力補償測量體積流量；

補償范圍：蒸汽－－壓力 0.1-4.5MPa，溫度 100-500℃，密度 0.1-100Kg/m3；一般氣體－－壓力 0-60Mpa，溫度 -100-500℃。

累積范圍：無紙壓力記錄儀的累積可達到0～999999999999；

通訊、打印：通訊接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接連接微型打印機；

記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：

數據備份和轉存：1G、2G、4G及其它可以兼容的U盤；

熱電偶冷端補償誤差：±1℃ ；

斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可***保存；

集成硬件時鐘：掉電后也能準確運行；

時鐘誤差：±1 分/月；

供電電源：85VAC-265VAC，45～65HZ；

環境溫度：0～50℃、避免日光直曬；

環境濕度：0～85%R.H；

凈重：≤3.0Kg。

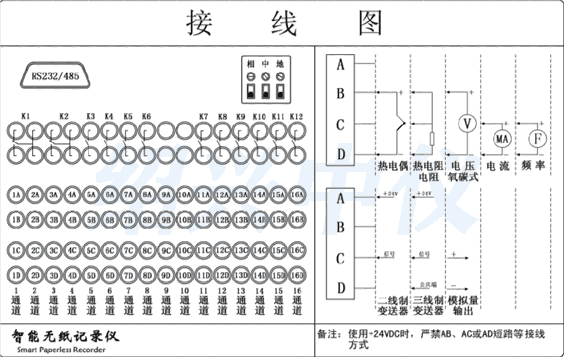

十六路無紙記錄儀接線方法與接線圖

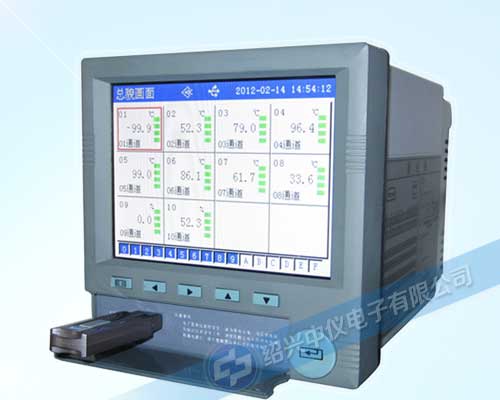

ZYW230RG十六路無紙記錄儀用途

隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的無紙壓力記錄儀的技術更新越來越快，舊的控制室儀表不斷被新的、功能更強大、使用更方便的控制室儀表取代。紹興中儀十六路無紙記錄儀在應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，我公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。

十六路無紙記錄儀怎么導出數據

本系列儀表具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。

本款無紙壓力記錄儀是以32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：
