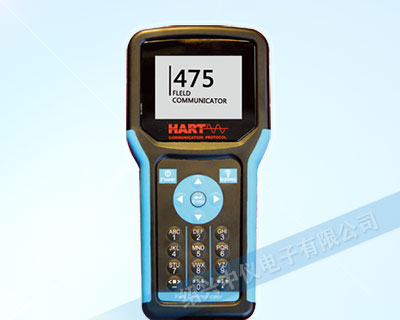

型號：HART475C

此產品即將停產，新升級產品型號：HART475CN，它支持HART7協議。

產品簡介

HART475C彩屏手操器是兼容 HART 協議的手持式現場通信設備，可接入4?20mA HART儀表回路，對HART協議智能儀表完成參數組態、數據讀取、故障診斷與維護調試工作。設備全中文彩屏操作，無需區分接線極性，就地或控制室遠端均可開展調試，兼容國產及主流進口HART儀表，可替代HART275、388等老款手操器，出廠經過嚴格檢測，不同批次外觀包裝略有差異。

適用對象

適配壓力、溫度變送器；電磁、渦街、金屬轉子等 HART 協議流量計；兼容 1151、3051、EJA、ABB 等系列進口智能儀表，支持主流 HART5 通用命令。

核心功能

1. 參數讀寫組態：配置量程上下限，修改測量單位（15 種單位可選），設置輸出模式（線性 / 開方）；實時讀取主變量、輸出電流、百分比等過程參數，數據實時刷新。

2. 診斷與回路校驗：設備自檢、回路電流測試，可固定變送器輸出電流，校驗信號回路完整性，支持儀表校準操作。

3. 人機與安全特性：中文彩屏帶背光，導電橡膠按鍵；具備設備自診斷保護、低電壓報警、格式化密碼保護功能；開機自動輪詢地址 0 設備，無設備連接提示連接錯誤，菜單層級清晰，操作簡單易上手。

4. 供電續航：可充電電池，配套充電器，滿電連續工作可達 72 小時以上，整機輕巧便攜。

使用說明

1. 電池安裝：設備正面朝下，撥開電池后蓋鎖扣，裝入充電電池，扣合后蓋并鎖止，開蓋注意輕撬縫隙，防止后蓋損壞。

2. 開機使用：確認設備完好、電池裝好、螺絲緊固后開機；主菜單包含壓力變送器、溫度變送器、通用菜單，按左箭頭返回上級 / 主菜單；依次可進入變量讀取、診斷服務、參數設置等功能界面開展調試工作。

彩屏HART475手操器開機后將會自動輪詢地址為0的在線設備，在沒有連接設備時手持器會顯示“連接錯誤”的消息。在已經連接了設備后翻開手持器時會顯示這個設備的在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。

1、主菜單

主菜單有3個功能：1壓力變送器、2溫度變送器、3通用菜單。對于任何一類儀表，您總可以通過多次按左箭頭鍵返回到主菜單。

2、壓力變送器

當手持器已經連接好了HART協議從設備（儀表）后，就可以從主菜單進入壓力變送器。

3、讀取過程變量

在壓力送器選擇第一項可以進入讀取過程變量功能，這個菜單所列出的過程變量有主變量、輸出電流和百分比值等，并會隨每次通信實時更新。

4、診斷/服務

在壓力變送器選擇第二項可以進入診斷/服務菜單，這個菜單包含設備自檢、回路電流檢驗以及儀表校準選項等。選擇設備自檢，可實現設備自檢，報告檢驗結果。選擇回路電流檢驗，可以使變送器固定輸出一個電流信號，方便驗證整個回路是否正常。

5、基本設置

在壓力變送器選擇第三項可以進入基本設置菜單，這個菜單可對一些常用信息進行更改。

接線方式

手操器并聯接入回路，可并聯在 HART 儀表兩端，也可并聯在 250Ω 負載電阻兩端，接線無極性要求，支持現場就地、控制室遠端兩種調試模式。

在遠端控制室或儀表就地接入單獨對HART儀表進行通信操作。可以并聯在HART協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。
