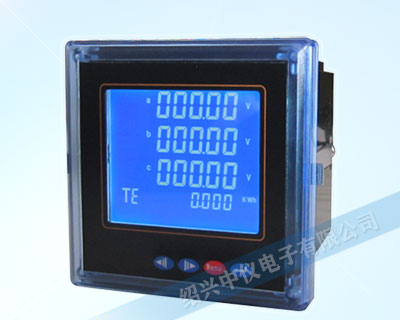

ZYC-E智能電力監測儀
更新時間：2026年03月07日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYC-E智能電力監測儀
ZYC-E系列智能電力監測儀具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
選型說明
·ZYC-E：多功能電力監測儀(可測量電流/電壓/功率/功率因素/頻率/電能/RS485通訊)；
·ZYC-Z：多功能網絡測控儀(電力基本參數+開關量輸入+開關量輸出)；
·ZYC-ZH：多功能諧波分析儀(ZYC-Z +諧波測量分析)；
·ZYC-ZF：帶多費率電能表(ZYC-Z +多種費率計量)；
智能電力監測儀選型圖
技術參數
| 性能 | 參數 | ||
|---|---|---|---|
| 輸入信號測量 | 網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC100V、400V（訂貨時請說明） | |
| 過負荷 | 持續：1.2 倍 瞬時：10倍/10s | ||
| 功耗 | ＜1VA(每相) | ||
| 阻抗 | ≥500kΩ | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 電流 | 額定值 | AC1A、5A(訂貨時請說明) | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 頻率 | 40~60Hz，精度 0.1Hz | ||
| 功率 | 有功、無功，視在功率、精度0.5級 | ||
| 諧波 | 三相電壓/電流21次諧波總含量(ZYC-ZH/ZF) | ||
| 電能 | 四象限計量，有功精度1級，無功精度2級 | ||
| 顯示 | 可編程、切換、循環（LCD）顯示 | ||
| 電源 | 工作范圍 | AC220V(可選AC/DC 85~264V) | |
| 功耗 | 諧波分析儀功耗≤5VA | ||
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | ||
| 開關量輸入 | 4路開關量輸入，干接點方式(ZYC-Z/ZH/ZF可選) | ||
| 開關量輸出 | 4路開關量輸出，繼電器(ZYC-Z/ZH/ZF可選) | ||
| 模擬量輸出 | 4路模擬量輸出（4~20mA/0~20mA可選ZYC-Z/ZH/ZF） | ||
| 環境 | 工作環境 | -10~55℃ | |
| 存儲環境 | -20~75℃ | ||
| 安全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 | 輸入、輸出、電源對機殼>50MΩ | ||
功能參數
·測量：三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、帶諧波總量3~31次(ZYC-ZH)。
·計量：正反向有功電能，感性容性無功電能。
·顯示：三排LED數碼管,可視度高/高清晰STN藍顯液晶屏,寬視角,高品質。
·通訊：RS485通訊，MODBUS-RTU協議。
·輸入：可實現四路開關量輸入(ZYC-Z/ZH/ZF)
·輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)、四路開關量輸出/四路模擬量輸出（ZYC-Z/ZH/ZF）。
·擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比。
·用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理。
·電力質量分析：相/線電壓總諧波畸變率THDu、電流總諧波畸變率THDi、三相電壓不平衡度εu、三相電流不平衡度εi(ZYC-ZH/ZYC-ZF)
·復費：分時精確計量單相/三相交流電網中雙向有功電能；具有2套時段表、4種費率、12個計費時段的復費率功能，每月電量在指定日期自動轉存，可保存3個月的歷史數據；高精度時鐘，確保日計時誤差小于0.5秒/天(ZYC-ZF)。
使用說明

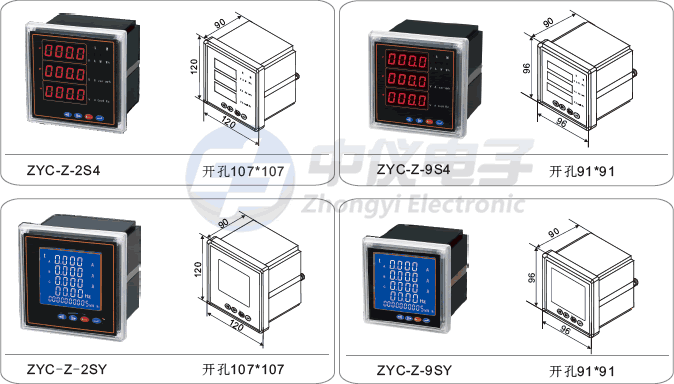

安裝尺寸說明
ZYC多功能智能電力監測儀外形尺寸圖
