ZYD-AV交流電壓變送器
更新時間：2026年10月17日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYD-AV交流電壓變送器
產品概述
ZYD?AV交流電壓變送器包含單相ZYD?AV、三相 ZYD?3V兩種規格，采集 PT 二次側交流電壓信號，隔離變換輸出 4?20mA、0?10V 等標準直流模擬信號，供 PLC、DCS、數顯儀表做電壓監測。
交流電壓變送器實現輸入、輸出、電源、外殼四端電氣隔離，隔離強電與弱電回路，保護后端采集設備免受高壓沖擊；支持 PT 二次 100V、110V、220V、380V、500V 等多種輸入，支持 DIN35 導軌或者底座螺釘安裝，廣泛用于開關柜、電力監控、工業自動化電壓采集場景。
主要特點
1. 高精度高線性：0.2 級、0.5 級可選，線性度優異，元器件穩定，可減少現場校驗頻次。
2. 四端隔離防護：可選輸入?輸出?電源?外殼相互隔離，耐壓 AC2kV/min，阻斷強電干擾，保護弱電控制系統。
3. 優良過載能力：2倍額定電壓可持續運行；10倍額定電壓短時耐受（10s），適應電壓沖擊工況。
4. 雙重安裝方式：35mm標準DIN導軌、底座螺絲固定，新項目、改造項目都可適配。
5. 供電規格齊全：AC220V、AC110V、DC24V、DC110V、DC220V 多種供電可選。
6. 結構可靠：阻燃ABS外殼，集成化電路，適合控制柜長期連續運行。
產品選型
1、ZYD-AV-V1-O1-P1（單相電壓變送器，輸入0-100V，輸出4-20mA，供電AC220V）
2、ZYD-AV-V4-O1-P1（單相電壓變送器，輸入0-220V，輸出4-20mA，供電AC220V）
3、ZYD-AV-V5-O1-P1（單相電壓變送器，輸入0-380V，輸出4-20mA，供電AC220V）
常用選型
·ZYD-AV-V2-O1-P1(代表意義：單相交流電壓變送器，輸入0-110VAC/輸出4-20mADC/工作電源AC220V)。
技術指標
| 交流輸入 | 電壓(AC)：150V，300V，500V |
|---|---|
| 輸入負載 | 電壓互感器PT:≤0.1VA |
| 超負荷能力 | 可承受2倍額定值（連續），10倍額定值（10s） |
| 產品精度 | ±0.2%（常規）、±0.5% |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～10V、DC0～5V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA、DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 工作電源 | AC220±10%(可訂制DC24V) |
| 工作環境 | 0～50℃/小于80%相對濕度（無冷凝狀態） |
| 貯存環境 | -20～70℃/小于70%相對濕度（無冷凝狀態） |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 外殼材料 | ABS防火材料 |
| 電源消耗 | DC約3W，AC約4VA |
| 產品凈重 | 單相約450克，三相約650克 |
| 外形尺寸 | 單相119（L）×55（W）×75（H）mm、三相119（L）×109（W）×75（H）mm |
| 產品安裝 | 35mm標準導軌、底座螺釘安裝 |
接線說明

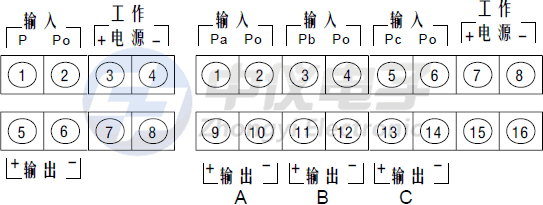

交流電壓變送器接線圖(左:單相交流電壓變送器接線/右:三相交流電壓變送器接線)
注意事項
·確認規格貼紙上所標示規格與所訂購是否相同。
·輸入電壓是否在規格范圍內，應接PT的二次輸出。
·注意工作電源是否正確并接正確端子，請務必根據變送器接線圖接線。
交流電壓變送器外形尺寸圖
典型應用場景
開關柜、配電柜交流電壓變送采集
電力、冶金、市政、石油煤炭自動化監控調度系統
DCS 系統供電線路電壓監測、壓降異常監視
樓宇配電、智能配電盤電量采集
舊自動化項目改造，PT 二次電壓隔離變送
安裝與接線注意事項
1. 接線前核對產品標簽參數，確認輸入電壓、輔助電源規格，電源端子極性嚴禁接錯，嚴格按照端子圖紙接線。
2. 輸入端接電壓互感器 PT 二次輸出回路。
3. 強電磁干擾環境，輸入輸出信號線建議選用屏蔽線纜，信號線盡量縮短。
4. 產品內部無防雷電路，當輸入輸出線纜暴露室外時，應額外增加防雷保護器件。
5. 一體化整機，請勿私自拆卸改裝；故障請聯系廠家售后處理。
