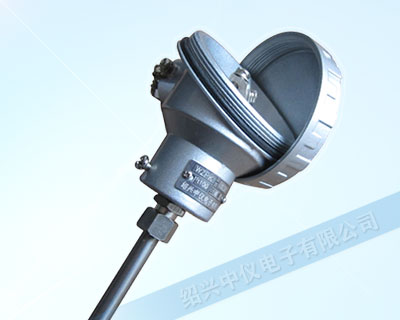

WZP230 PT100熱電阻
更新時間：2026年10月11日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
WZP230 PT100熱電阻
產品概述
WZP230 PT100熱電阻（鉑熱電阻）是一款高精度溫度檢測儀表，通常與顯示儀表、記錄儀表、無紙記錄儀、電子計算機等配套使用，可直接測量各種生產過程中 -199℃～+600℃ 范圍內液體、蒸汽和氣體介質以及固體表面的溫度，在工業過程控制與工程控制中應用極其廣泛。
測溫原理
熱電阻測溫利用物質在溫度變化時其電阻值隨之變化的特征：當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
PT100中 "PT" 指鉑（Platinum），"100" 表示其在0℃時電阻值恰好為100Ω，故又稱鉑電阻；在 100℃ 時阻值約為138.5Ω。阻值與溫度近似滿足關系式：Rt = Rt0[1 + α(t?t0)]
其中Rt為溫度t時的阻值，Rt0為溫度t0（通常取 0℃）時對應的電阻值，α為溫度系數。作為測溫熱電阻的金屬材料須滿足：溫度系數盡可能大且穩定、電阻率大、在測溫范圍內化學物理性能穩定、材料復現性好、阻值隨溫度變化呈近線性關系。鉑完全滿足上述要求，是測量精度最高的熱電阻材料，不僅廣泛用于工業測溫，還被制成標準基準儀。
產品特點
測量精度高：鉑熱電阻為各類熱電阻中精度最高者，A級允差達 ±(0.15+0.002|t|)
性能穩定：鉑材料化學物理性能穩定，長期工作可靠性好
測溫范圍寬：適用于-199℃～+600℃中低溫區
響應迅速：Φ3保護管熱響應時間≤3s
形式多樣：多種安裝固定形式、接線盒形式可選，適配各類工況
產品選型
產品型號按 "溫度儀表 → 傳感器類型 → 分度號 → 裝配工藝 → 測溫點數 → 安裝固定形式 → 接線形式 → 外保護管直徑 → 附加裝置" 逐項編碼，選型編碼結構示意如下：
1、測溫探頭材質、直徑、長度；2、安裝固定形式；3、接線盒形式；4、其它特殊要求。
| W-溫度儀表 | 參數說明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 傳感器類型 | Z-熱電阻 | C | CU50 | ||||||
| P | PT100 | ||||||||
| R-熱電偶 | P | 鉑銠-鉑(S) | |||||||
| M | 鎳鉻硅-鎳硅(N) | ||||||||
| N | 鎳鉻-鎳硅(K) | ||||||||
| E | 鎳鉻-銅鎳(E) | ||||||||
| C | 銅-銅鎳(T) | ||||||||
| F | 鐵-銅鎳(J) | ||||||||
| 裝配工藝 | 無 | 非鎧裝式 | |||||||
| K | 鎧裝式 | ||||||||
| 測溫點數 | 無 | 單支 | |||||||
| 2 | 雙支 | ||||||||
| 安裝固定形式 | 1 | 無固定裝置 | |||||||
| 2 | 固定卡套螺紋 | ||||||||
| 3 | 活動卡套螺紋 | ||||||||
| 4 | 固定卡套法蘭 | ||||||||
| 5 | 活動卡套法蘭 | ||||||||
| 6 | 固定螺紋錐形式 | ||||||||
| 7 | 直行管接頭式 | ||||||||
| 8 | 固定螺紋管接頭式 | ||||||||
| 9 | 活動螺紋管接頭式 | ||||||||
| 接線形式 | 2 | 防噴式 | |||||||
| 3 | 防水式 | ||||||||
| 4 | 防爆式 | ||||||||
| 6 | 圓接插式 | ||||||||
| 7 | 扁接插式 | ||||||||
| 8 | 手柄式 | ||||||||
| 9 | 補償導線式 | ||||||||
| 外保護管直徑(mm) | 裝配式 | 0 | Φ16 | ||||||
| 1 | Φ12 | ||||||||
| 鎧裝式 | 3 | Φ3 | |||||||
| 4 | Φ4 | ||||||||
| 5 | Φ5 | ||||||||
| 6 | Φ6 | ||||||||
| 8 | Φ8 | ||||||||
| 附加裝置形式 | M | 接觸塊式 | |||||||
| G | 包箍式 | ||||||||
選型須知： 1*產品名稱、2*型號、3*分度號、4*測溫范圍、5*保護管材質、外徑、總長、插入深度、 6*安裝連接方式及規格、7*環境溫度、8*防爆標志（如選防爆產品）、9*數量。 | |||||||||
主要技術參數
熱電阻測溫范圍
| 型號 | 分度號 | 測溫范圍°C | 精度等級 | 允差 |
|---|---|---|---|---|
| WZPK | Pt100 | -199~+600 | A級 | ±(0.15+0.002|t|) |
| WZPK | Pt100 | -199~+600 | B級 | ±(0.30+0.005|t|) |
熱電偶測溫范圍
| 型號 | 分度號 | 允差等級 | |||
|---|---|---|---|---|---|
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~350 | ||
熱響應時間
| 套管直徑 | 熱響應時間 |
|---|---|
| Ф3 | ≤3s |
| Ф4 | ≤5s |
| Ф5 | ≤8s |
| Ф6 | ≤12s |
| Ф8 | ≤15s |
接線方式
PT100 熱電阻常見三種接線方式，可根據測量精度要求選擇：
| 接線方式 | 特點 | 適用場合 |
|---|---|---|
| 二線制 | 引線簡單，但導線電阻會引入測量誤差 | 測量精度要求較低的場合 |
| 三線制 | 與電橋配套使用，可較好消除引線電阻影響 | 工業過程控制中最常用，本產品常規采用 |
| 四線制 | 兩根引線提供恒定電流，另兩根引線引出電壓信號，完全消除引線電阻影響 | 高精度溫度檢測 |

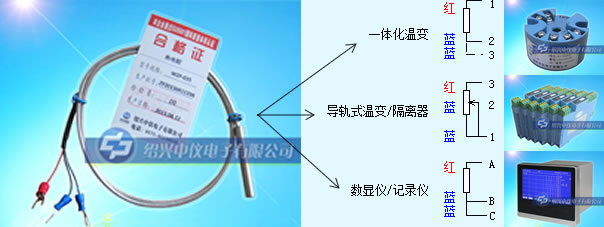

三線制接法說明：先用萬用表測量三根線的電阻，電阻為0（實際為一小阻值，即線阻）的兩根線短接，另一根線接測量儀表的另一頭。采用三線制是為了消除連接導線電阻引起的測量誤差，測量熱電阻的電路一般為不平衡電橋，三線制將導線電阻分別接入電橋電源端及相鄰橋臂，從而抵消其影響。

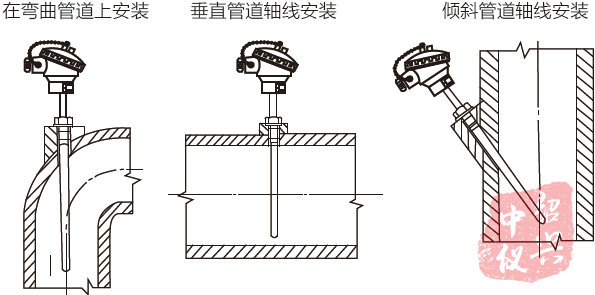

安裝說明
為保證測溫準確、安全可靠、維修方便，安裝時請注意：
1. 合理選擇測點位置：使測量端與被測介質充分熱交換，盡量避開閥門、彎頭及管道和設備的死角附近。
2. 保證足夠插入深度：
- 測量管道中心流體溫度時，測量端應插入到管道中心處（如管道直徑 200mm，插入深度約 100mm）；
- 高溫、高壓和高速流體（如主蒸汽溫度），可采用保護管淺插方式（插入深度不小于 75mm）或熱套式熱電阻（標準插入深度 100mm）；
- 測量煙道內煙氣溫度時，如煙道直徑 4m，插入深度 1m 即可；
- 測量元件插入深度超過 1m 時，應盡可能垂直安裝或加裝支撐架和保護套管。
3. 熱電阻應盡量垂直裝在水平或垂直管道上，安裝時應有保護套管，方便檢修和更換。
4. 測量管道內溫度時，元件長度應在管道中心線上（即保護管插入深度應為管徑的一半）。
5. 高溫區應使用耐高溫電纜或耐高溫補償導線。
應用領域
適用于石油、化工、電力、冶金、制藥、食品、機械等各類工業現場中液體、蒸汽、氣體介質及固體表面的溫度測量，以及與顯示控制儀、無紙記錄儀等儀表配套組成完整測溫系統。本產品同時可配套提供 WZP/WZPK 帶引線熱電阻等系列產品，滿足不同工況需求。
